COMPONENTES DE UN CABLE EMPUJA-JALA
Funda
El polietileno rígido que envuelve la funda, le da una extraordinaria flexibilidad. Es altamente resistente a los abrasivos y solventes comunes; a la exposición de los rayos solares ya temperaturas extremas de -50°C a 110°C. Recubrimientos opcionales de polipropileno, nylon o cualquier otro tipo de plástico para aplicaciones especiales.Cuerpo de Funda
El cuerpo de la funda está formado por alambres de acero tipo resorte, templado al aceite; creando alta resistencia a la tensión y compresión, reduciendo al máximo la flexión del cable durante su operación ofreciendo un soporte rígido para el deslizamiento del núcleo interno.Guía interna
La guía interior de la funda, está fabricada con una formulación especial de polietileno en alta densidad, reduciendo al mínimo la fricción y proporcionar una eficiencia máxima al trabajo del núcleo interior. El diámetro interior de la guía es controlado a precisión, para minimizar la flexión y desgaste prematuro del núcleo.Núcleo interior
El núcleo interior está formado por una tira de acero inoxidable prensado y pulido, que envuelve a las tiras de alambre de acero al carbón. Dándole dureza y flexibilidad al núcleo para soportar las cargas de tensión y compresión a que es sometido. Núcleo de acero sólido inoxidable, para trabajos que combinen alta resistencia a la compresión con deslizamiento suave. Ambos son prelubricados con aceite a base de Silicona antes de ensamblarse.Tubo guía
El tubo guía fabricado en latón o aluminio, permite absorber hasta 16°, las desviaciones con respecto al centro de conexión.Sellos
Los sellos para tubo guía y para tensor están fabricados con materiales de alta resistencia a los rayos solares, solventes y abrasivos comunes, protegiendo contra impurezas del exterior.Tensor
El tensor está diseñado en acero inoxidable y funcionamiento suave. Tensores con diseño especial en otros materiales, para trabajos específicos.Casquillo
Los casquillos que sujetan la funda para su instalación, son protegidos con recubrimientos electrolíticos para darles protección contra la corrosión.DATOS PARA COTIZARCABLES DE TIPOEMPUJA JALA
01
Largo Total
02
Tipo de sujeción de funda
a) Ranura-Ranura
b) Tuerca-Tuerca
c) Tuerca-Ranura
b) Tuerca-Tuerca
c) Tuerca-Ranura
03
Diámetro de tensor
a) 3/16”
b) 1/4”
c) 5/16”
d) 3/8”
e) Otra
b) 1/4”
c) 5/16”
d) 3/8”
e) Otra
04
Longitud de la Carrera
SOLICITUD
CABLES TIPO EMPUJA JALA

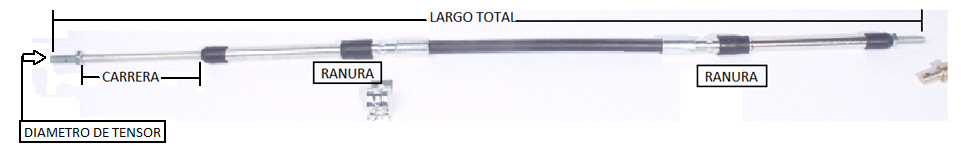

Sujeción de funda con ranura en ambos lados

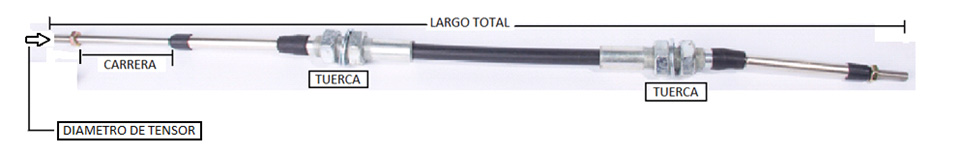

Sujeción de funda con tuercas en ambos lados
